ASIC

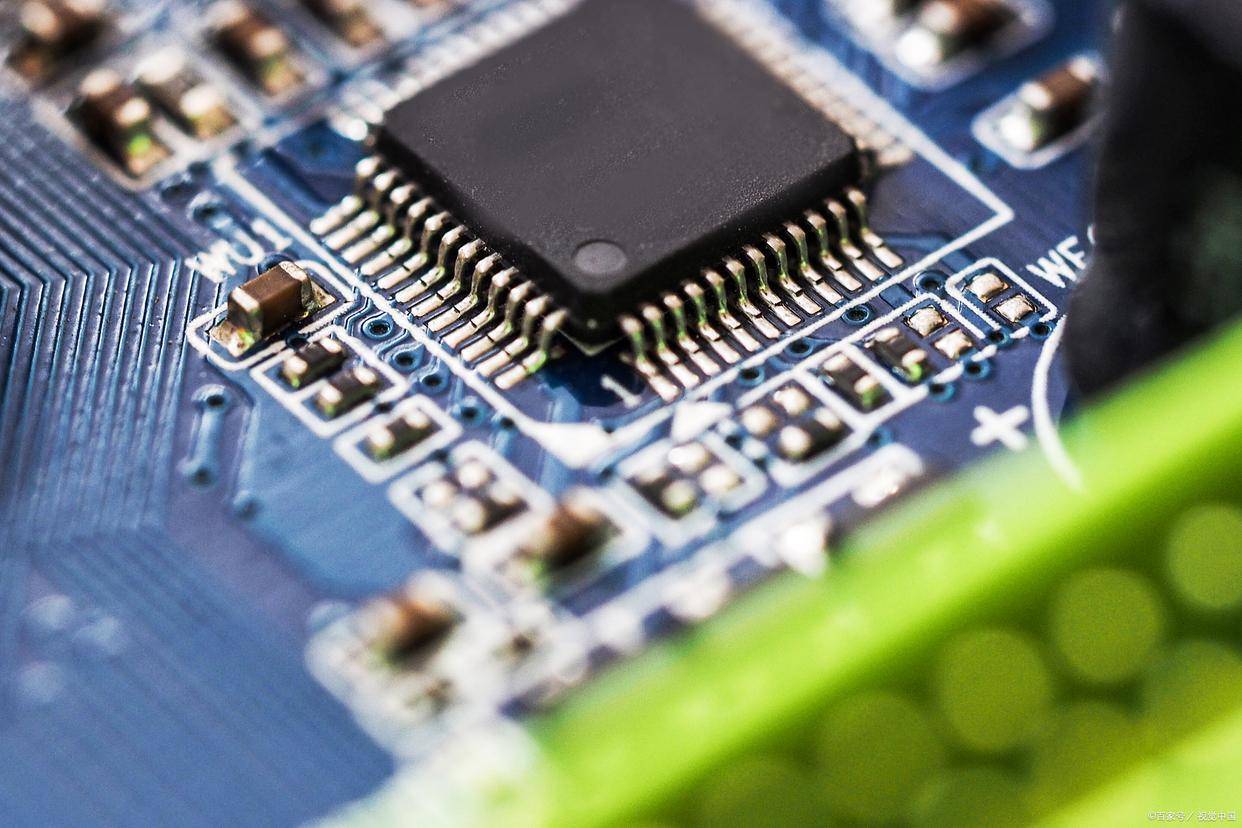

來自 搜狐網 的圖片

ASIC（Application-Specific Integrated Circuit，專用集成電路）是為特定應用或客戶定製功能而設計的集成電路。與CPU、內存等通用芯片不同，ASIC針對某一類任務優化，在性能、功耗、芯片面積上具有顯著優勢。ASIC廣泛應用於消費電子、通信設備、汽車電子和人工智能加速器等領域。

設計流程

ASIC的設計流程始於規格定義和架構設計。設計人員使用硬件描述語言（如Verilog或VHDL）描述電路功能，然後通過邏輯綜合將代碼轉化為門級網表。後續流程包括布局布線、時序驗證、物理驗證等步驟，最終生成掩膜數據用於流片。

現代ASIC設計高度依賴電子設計自動化工具。從寄存器傳輸級描述到GDSII版圖，EDA工具貫穿整個設計流程。隨着摩爾定律推進，ASIC工藝節點已推進至5納米甚至3納米，晶體管密度和性能持續提升，但設計複雜度和製造成本也大幅上升。

應用場景

在消費電子領域，ASIC是智能手機、平板電腦和可穿戴設備的核心。蘋果公司的A系列處理器和華為的麒麟芯片均為定製ASIC，集成了中央處理器、圖形處理器、神經網絡加速器和基帶等功能模塊。這類系統級芯片（SoC）通過ASIC實現，滿足了移動設備對高性能和低功耗的雙重需求。

在通信領域，ASIC用於實現5G基站、路由器和交換機中的高速信號處理。華為、思科等廠商使用ASIC實現數據包轉發、加密解密、糾錯編碼等功能，以達到線速處理性能。此外，礦機芯片（用於比特幣等加密貨幣挖礦）也是ASIC的典型應用，通過定製哈希函數電路實現極高的算力和能效比。

未來發展趨勢

隨着人工智能和大數據的興起，AI加速器成為ASIC發展的重要方向。谷歌的TPU（張量處理單元）、特斯拉的FSD芯片均為針對特定AI算法優化的ASIC。這類芯片通過脈動陣列、低精度計算等架構創新，在推理和訓練任務中展現出優於通用GPU的能效比。

芯粒（Chiplet）技術為ASIC設計提供了新思路。通過將大芯片拆分為多個小芯粒，利用先進封裝技術互連，可以降低設計成本、提高良率、實現模塊化復用。英特爾的EMIB、台積電的CoWoS等2.5D/3D封裝技術，正在推動ASIC向更靈活、更經濟的方向演進。
