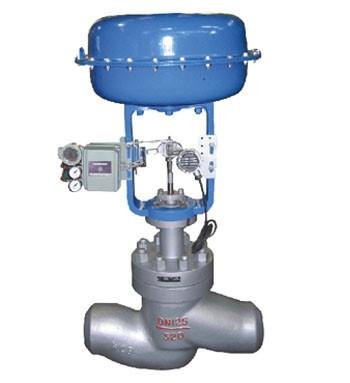

調節閥調節閥又名控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，藉助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成。如果按行程特點，調節閥可分為直行程和角行程；按其所配執行機構使用的動力，可以分為氣動調節閥、電動調節閥、液動調節閥三種；按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。調節閥適用於空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。英文名：control valve，位號通常FV開頭。調節閥常用分類：氣動調節閥，電動調節閥，液動調節閥，自力式調節閥。
- 中文名 調節閥
- 外文名 Control valve
- 功 能 改變介質的流量、壓力、溫度等
- 適用介質 空氣、水、蒸汽、各種腐蝕性介質
- 使用材料 鑄鐵、鑄鋼、不鏽鋼等
- 驅動方式 手動、氣動、電動、自力式等
定義
在現代化工廠的自動控制中，調節閥起着十分重要的作用，這些工廠的生產取決於流動着的介質正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要某些最終控制元件去完成。 調節閥在管道中起可變阻力的作用。它改變工藝液體的紊流度或者在層流情況下提供一個壓力降，壓力降是由改變閥門阻力或「摩擦」所引起的。這一壓力降過程通常稱為「節流」。對於氣體，它接近於等溫絕熱狀態，偏差取決於氣體的非理想程度（焦耳-湯姆遜效應）。在液體的情況下，壓力則為紊流或粘滯摩擦所消耗，這兩種情況都把壓力轉化為熱能，導致溫度略為升高。 調節閥屬於控制閥系列，主要作用是調節介質的壓力、流量、溫度等參數，是工藝環路中最終的控制元件。
閥體類型
調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等。
分類
調節閥按行程特點可分為：直行程和角行程。直行程包括：單座閥、雙座閥、套筒閥、籠式閥、角形閥、三通閥、隔膜閥；角行程包括：蝶閥、球閥、偏心旋轉閥、全功能超輕型調節閥。
結構組成
調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，後者具有流通能力大、不平衡力小和操作穩定的特點，所以通常特別適用於大流量、高壓降和泄漏量大的場合。角行程主要有：V型電動調節球閥、電動蝶閥、通風調節閥、偏心蝶閥等。
工作原理
調節閥用於調節介質的流量、壓力和液位。根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。調節閥分電動調節閥、氣動調節閥和液動調節閥等。 調節閥由電動執行機構或氣動執行機構和調節閥兩部分組成。調節閥通常分為直通單座式調節閥和直通雙座式調節閥兩種，後者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用於大流量、高壓降和泄漏少的場合。[1]
